Арсенал — система идентификации оружия

В продаже: Арсенал-4.7

Автоматизированная баллистическая идентификационная система (АБИС):
— электронные пулегильзотеки неограниченного объема
— автоматизированный учёт регистрируемого оружия
— автоматизация трасологических экспертиз пуль, гильз, снарядов и фрагментов
— идентификация оружия по следам на стреляных пулях и гильзах
— межрегиональный обмен данными по оружию

Описание продукта

Оптимальное применение и функции

Построение крупномасштабных централизованных или многоуровневых систем идентификации огнестрельного оружия по следам на стреляных пулях/гильзах:

  • Автоматизация учётов всех категорий оружия, подлежащего контрольному отстрелу:
    • служебное и гражданское огнестрельное оружие с нарезным стволом,
    • боевое огнестрельное оружие, находящееся на вооружении ОВД, воинских частей внутренних войск, учебных заведений и научно-­исследовательских учреждений МВД России,
    • изъятое, добровольно сданное и найденное огнестрельное оружие,
      а также:
    • любое гладкоствольное оружие
    • травматическое оружие
  • Автоматизация учетов криминальных объектов (пуль, гильз, снарядов, фрагментов), выстреленных из неустановленного оружия
  • Автоматизация трасологической баллистической экспертизы:
    • выявление объектов, выстреленных из одной единицы оружия
    • раскрытие и объединение преступлений, связанных с применением оружия
    • определение индивидуальных признаков, степени износа и состояния ствола по следам на боковой поверхности пули
    • определение формы, размеров, взаимного расположения следообразующих механизмов оружия и особенностей их функционирования по следам на гильзе.

Функции

  • Работа с пулями и гильзами от нарезного оружия (в т. ч. с фрагментами оболочек пуль), пулями, гильзами и снарядами (дробь, картечь) от гладкоствольного оружия, гильзами от травматического оружия
    • формирование массивов БД (регистрируемые и криминальные объекты  с разделением по типам объектов)
    • разделение регистрируемых объектов по типам регистрации оружия (боевое, служебное, табельное и т.д.)
    • ввод обширной сопроводительной и технической текстовой информации для каждого объекта БД (обстоятельства регистрации, характеристики объекта и оружия)
    • формирование цифровых изображений поверхностей объектов со следами от выстрелов (устройство ввода – сканер поверхностей Папилон БС):
      • двухмерное серое изображение: 65 536 уровней яркости, разрешение 3 мкм/пиксель
      • 3D-модель поверхности: разрешение 10 мкм/пиксель по всем осям.
    • Автоматическая обработка изображений поверхностей и определение:
      • для пуль: следов холостых и боевых граней нарезов
      • для гильз: следов бойка ударника и патронного упора
    • Интерактивное выделение на изображениях поверхностей:
      • для пуль и фрагментов: первичных следов, следов от поля и дна нареза ствола
      • для гильз: 12 типов следов от заряжания, выстрела и удаления гильзы
      • для снарядов от гладкоствольного оружия: произвольное количество участков с сохранившимися трассами следов
    • Формирование профилей и трёхмерных изображений поверхностей объектов
    • Автоматические поиски с созданием рекомендательных списков
    • Исчерпывающе полный функционал для работы с БД и рекомендательными списками,  проведения статистического анализа, формирования отчетов и печати информации
    • Визуальный анализ и сравнительные исследования двухмерных и трехмерных изображений поверхностей и следов
    • Передача любых изображений базы данных АБИС в систему подготовки экспертных заключений Папилон «РАСТР»
    • Импорт/экспорт объектов БД (формат Папилон) и удалённый доступ к БД по линиям связи, поддерживающим IP-соединение
    • Работа с произвольными объектами криминалистической экспертизы:
      • сканирование поверхностей объектов цилиндрической формы
      • сканирование и трасологические исследования орудий взлома, инструментов и других объектов

Рассчитать стоимость Демонстрация

Схема взаимодействия продуктов

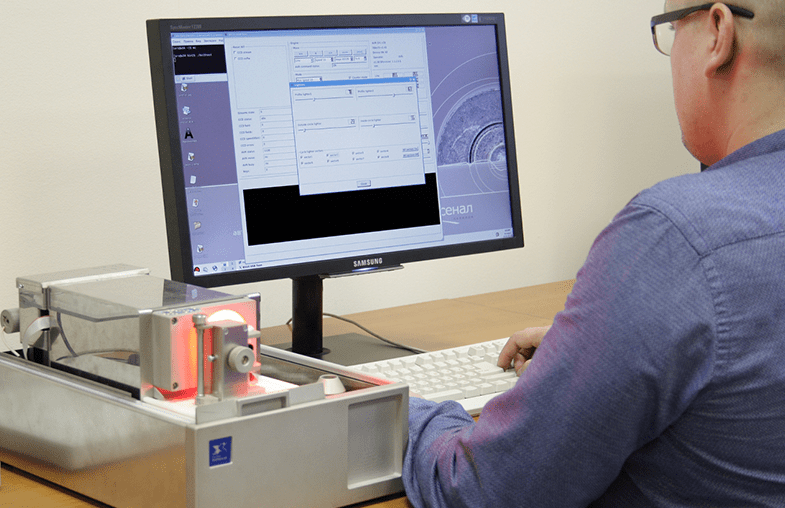

В качестве рабочего места эксперта-криминалиста:

В качестве мобильного комплекса:

  • Арсенал — система идентификации оружия
  • Сканер поверхностей

Рассчитать стоимость Демонстрация

Характеристики

Состав записи объекта БД

Запись объекта содержит обширную текстовую (сопроводительную и техническую) информацию и соответствующие типу объекта изображения с закодированными следами от выстрела:

  • пуля: изображение развертки боковой поверхности
  • фрагмент оболочки пули: изображения участков поверхности с сохранившимися следами
  • гильза:
    • 1-9 изображений дна гильзы, отсканированных с различными типами освещения
    • изображение боковой поверхности гильзы
  • снаряд от гладкоствольного оружия: изображения участков поверхности со следами от выстрела



Источники ввода данных

Форматы импорта/экспорта

  • формат Папилон

Соответствия

WSQ-компрессия изображений – сжатие изображений без заметной потери качества

Операционная система

Серверная часть:

  • RHEL6x (32/64 bit)
  • CentOS 7x (64 bit)

Клиентская часть:

  • RHEL 6x (32 bit)
  • Rosa Cobalt

Рассчитать стоимость Демонстрация

Компоненты, база данных и лицензирование

Компоненты и база данных:

  • Рабочее место оператора (РМО) — Desktop-приложение (толстый клиент);
  • Сервер с СУБД FireBird;
  • Вычислители — серверные модули обработки и поисков;
  • Хранилище данных — сервер хранения и резервирования данных.



Минимальная конфигурация:

Одномашинный комплекс обеспечивает выполнение всех основных функций системы. Может работать автономно, может входить как рабочая станция в состав сетевого комплекса, может использоваться как удаленная станция в системах более высокого уровня.

Лицензированию подлежат:

  • Рабочие места операторов (количество операторов не ограничено, ограничение действует по количеству одновременных сеансов);
  • Вычислители (ограничение по количеству используемых ядер процессора — один вычислитель на одно ядро).

Сервер с базой данных лицензированию не подлежит. Ограничений по объему базы данных не предусмотрено.

Подробности можно получить у менеджеров.

Рассчитать стоимость Демонстрация

Ключевые преимущества

  • Эффективность и результативность системы, доказанные практической эксплуатацией в МВД России и криминалистических службах 20+ стран
  • Гибкая масштабируемая архитектура
  • Интеграция с Папилон «ИнфоПГТ» – системой автоматизированного учета образцов стреляных пуль и гильз в соответствии с требованиями МВД России
  • Работа с объектами от различных видов оружия:
    • нарезное
    • гладкоствольное
    • травматическое
  • Подключаемый модуль справочников (конструктивные особенности и элементы более 1000 наиболее распространенных моделей оружия, боеприпасов и их модификаций от различных фирм-производителей):
    • унифицированное описание объектов
    • экономия времени эксперта
  • Устройство для получения стреляных образцов пуль/снарядов при регистрации гладкоствольного оружия:
    • сохранность образца
    • получения реальной картины следов от канала ствола
  • Универсальный сканер поверхностей Папилон БС:
    • одно устройство для сканирования поверхностей всех типов объектов БД АБИС
      • боковые поверхности пуль и гильз
      • донышки гильз
      • следы на фрагментах оболочек
      • следы на снарядах от гладкоствольного оружия
    • отсутствие ограничений на размеры и степень деформации объектов:
      • диаметр пули, гильзы, произвольного объекта: от 1 до 22 мм
      • высота боковой поверхности: не ограничена габаритами прибора (например, гильза от гладкоствольного охотничьего ружья)
      • искажение рельефа поверхности: до 7 мм
    • простота установки и позиционирования объектов
    • различные режимы освещения объектов:
    • устройство для непрерывного сканирования донышек 10-ти гильз без потерь времени на переустановку
    • универсальное устройство для сканирования снарядов от гладкоствольного оружия
    • автоматический расчет интенсивности освещения с учетом:
      • внешних условий
      • отражающей и рассеивающей способности материала объекта
    • высокая скорость и качество сканирования
    • отсутствие требований к квалификации оператора сканирования
    • возможность эксплуатации сканера в составе мобильных комплексов АБИС
  • Секторное освещение для сканирования дна гильзы:
    • полная теневая картина поверхности
    • высокая информативность следов бойка ударника, патронного упора и отражателя
    • ослабление видимости технологических следов
    • повышение результативности автоматических сравнений по следу патронного упора для отдельных видов оружия (пистолет ТТ, оружие Glock).
  • «Послойное» сканирования поверхностей на всю глубину деформации:
    • автоматическое перемещение оптической системы для сканирования нового слоя
    • автоматическое формирование высококачественного «равно резкого» изображения (объединение лучших участков из всех слоев)
    • отсутствие артефактов «склейки»
    • точное воспроизведение картины следов на любом участке поверхности
    • получение пространственной (3D) информации о рельефе поверхности
  • Высокоточные алгоритмы Папилон для распознавания и сравнения изображений с использованием комплексной (2D + 3D) информации о поверхности
  • Режимы автоматического и полуавтоматического кодирования следов
  • Обширные возможности для визуального анализа и сравнительных исследований на любом этапе работы с объектами (отсканированные изображения, закодированные изображения, изображения базы данных):
    • 3D-модели поверхностей
    • наложение псевдоцвета на изображение
    • профили поверхностей и замер глубины рельефа в любой точке
    • совмещение двухмерных и трехмерных изображений в двухоконном и многооконном режимах (до шести окон)
    • наложение изображений с регулировкой прозрачности
    • реконструкции изображения полной поверхности пули по имеющимся фрагментам
  • Специальные возможности для удобной работы с рекомендательными списками
