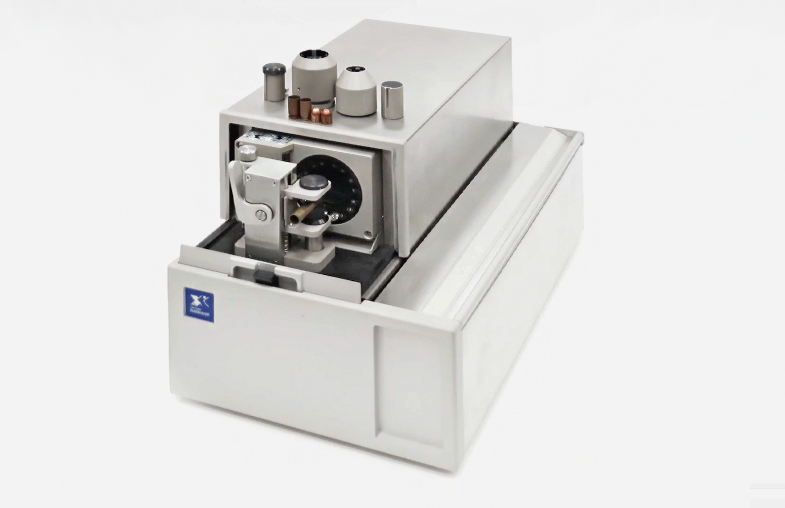

БС-16 — сканер поверхностей

В продаже: БС-16 PCIe
 В разработке: БС-17 USB3

Универсальный сканер поверхностей позволяет получать изображения всех типов объектов баллистических учётов: разверток пуль, дна гильз, а также снарядов и фрагментов.

Используется для ввода изображений объектов в АБИС Арсенал. Также может использоваться для трасологической экспертизы и сканирования цилиндрических поверхностей до 22 мм в диаметре.

Описание продукта

Оптимальное применение

Создание точных цифровых копий поверхностей для всех типов объектов базы данных АБИС Арсенал:

  • пуль и гильз от нарезного и гладкоствольного оружия;
  • дроби;
  • картечи;
  • деформированных пуль и фрагментов разрушенных оболочек с искажением рельефа до 7 мм.



Отличительной особенностью сканера, в сравнении с аналогами других производителей, является универсальность работы со всеми типами объектов на одном приборе.

Универсальный сканер поверхностей БС-16 позволяет получать изображения всех типов объектов баллистических учетов: разверток пуль, дна гильз, а также снарядов и фрагментов. Одна рабочая станция, укомплектованная сканером БС-16, может вводить изображения объектов в любой последовательности.



Сканер прост в эксплуатации, операцию ввода изображений может выполнять сотрудник, не имеющий специальной подготовки и квалификации эксперта.



Прибор может быть использован для сканирования поверхностей произвольных объектов криминалистической экспертизы, несущих на себе, например, следы орудия взлома или отпечатки пальцев. Диапазон диаметров сканируемых цилиндрических тел (пуль, гильз, произвольных объектов) – от 1 до 22 мм.

Сканер одинаково хорошо работает с объектами, изготовленными из различных материалов (металл, пластик, стекло и т.д.). Оборудование автоматически подбирает параметры освещения по отражающей и рассеивающей способности объекта.



Рассчитать стоимость Демонстрация

Схема взаимодействия продуктов

В составе рабочего места эксперта-криминалиста:

В составе мобильного комплекса:

  • Арсенал — система идентификации оружия
  • БС-16 — сканер поверхностей

Рассчитать стоимость Демонстрация

Модификации и характеристики

Сканер БС-16

  • Линейная CCD-матрица – 7500 элементов
  • Максимальная глубина сканирования – 7 мм
  • Поле зрения сканера – 20х20 мм
  • Разрешающая способность (2D) – 3 мкм
  • Разрешающая способность (3D) – 10 мкм
  • Диаметр сканируемых объектов – 1-22 мм
  • Среднее время сканирования развёртки пули/гильзы – 1,5 мин
  • Среднее время сканирования дна гильзы:
    • одно изображение с кольцевым освещением – 1 мин
    • одно изображение с кольцевым освещением + 8 изображений с секторным освещением – 10 мин
  • Погрешность определения ширины нарезов – 0,015 мм
  • Погрешность определения угла подъёма нарезов – 0,15о
  • Интерфейс – PCIe
  • Питание (постоянное напряжение) – 15 В
  • Потребляемая мощность – 70 Вт
  • Габариты – 400х228х217 мм
  • Вес – 10,3 кг

Рассчитать стоимость Демонстрация

Ключевые преимущества

  • Универсальность — работа со всеми типами баллистических объектов на одном приборе;
  • Простота использования — операцию ввода изображений может выполнять сотрудник, не имеющий специальной подготовки и квалификации эксперта;
  • Компактность — в сравнении с аналогами других производителей;
  • “Послойное” сканирование с возможностью создания 3D-модели объекта — высокое качество изображений любого участка любых поверхностей, в том числе искажённых и со значительным перепадом рельефа;
  • Сокращение затрат времени на сканирование с секторным освещением благодаря полуавтоматическому револьверному устройству, обеспечивающему непрерывное сканирование 10-ти гильз без потерь времени на их переустановку. Устройство входит в комплектацию сканера.
